Свет в фотографии, что это?

Отражение

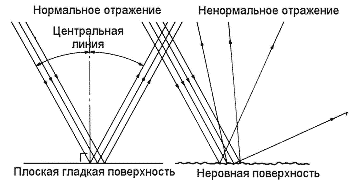

Отражение отличается от преломления тем, что представляет собой явление, ведущее к тому, что часть света, падающего на стекло или на другую среду, отделяется и идет в совершенно новом направлении. Направление движения одинаково, независимо от длинны волны. Когда свет попадает в линзу, не имеющую противоотражательного покрытия, и выходит из нее, то приблизительно 5% света отражается на границу между стеклом и воздухом. Количество отраженного света зависит от показателя преломления стеклянного материала. Отражение света

Дифракция
Явление, при котором световые волны попадают в район тени от объекта. В случае с фотообъективом экспозиция часто регулируется путем изменения размера диафрагмы объектива (апертуры), чтобы отрегулировать количество света, проходящего через объектив. Дифракция в фотообъективе происходит при малых диафрагмах, когда ребра диафрагмы мешают прохождению световых волн по прямой линии, в результате чего лучи света проходят близко к ребрам диафрагмы, огибая эти ребра на пути через диафрагму. Дифракция вызывает уменьшение контрастности и разрешающей способности изображения, в результате чего получается неконтрастное изображение. Хотя дифракция имеет тенденцию появляться тогда, когда диаметр диафрагмы меньше определенного размера, на самом деле она зависит не только от диаметра диафрагмы, но и от различных факторов, таких, как длинна волны света, фокусное расстояние и светосила объектива.

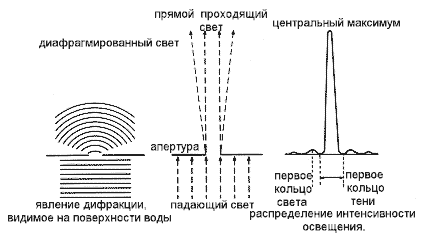

Дифракция света

---

ОПТИЧЕСКИЕ ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПИСАНИЯ СВЕТА, ПРОХОДЯЩЕГО ЧЕРЕЗ ОБЪЕКТИВ

Оптическая ось

Прямая, связывающая центральные точки сферических поверхностей по обе стороны линзы. Другими словами, оптическая ось это гипотетическая центральная линия, связывающая центр кривизны на каждой поверхности линзы. В фотографических объективах, состоящих из нескольких линз, крайне важно, чтобы оптическая ось каждой линзы идеально совпадала с оптическими осями всех других линз. В особенности это относится к Зум-объективам, построенным из нескольких групп линз, которые движутся сложным образом. Для поддержания надлежащей оптической соосности необходима исключительно точная конструкция тубуса объектива.

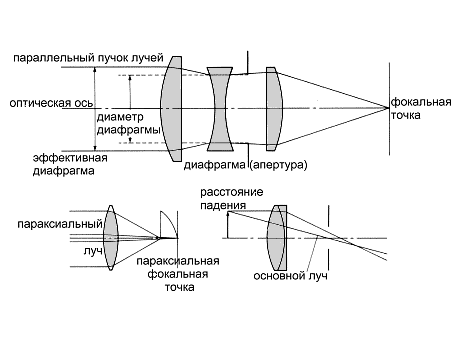

Оптическая терминология, связанная со светом , проходящим через объектив

Параксиальный луч

Световой луч, проходящий вблизи оптической оси и наклоненный под очень небольшим углом к оптической оси. Точка, в которой сходятся параксиальные лучи, называется параксиальной фокальной точкой. Поскольку изображение, формируемое монохроматическим паракси- альным лучом, в принципе свободно от аберрации, параксиальный луч играет большую роль в понимании основ действия систем линз.

Основной луч

Световой луч, который попадает в объектив не в точке оптической оси и проходит через центр окна диафрагмы. Основные световые лучи это главные световые лучи, используемые для экспозиции изображения во всех окнах диафрагмы, начиная с максимальной и кончая минимальной апертурой.

Параллельный пучок лучей

Группа световых лучей двигающихся параллельно оптической оси из бесконечно удаленной точки. Когда эти лучи проходят через объектив, они сходятся в форме конуса и образуют точечное изображение на плоскости пленки.

Отслеживание луча

Использование геометрической оптики для расчета положения различных световых лучей, проходящих через объектив. Расчеты производятся с использованием супер компьютеров.

Диафрагма/эффективная диафрагма

Апертура(диафрагма) объектива связана с диаметром группы световых лучей, проходящих через объектив, и определяет яркость изображения объекта, образуемого в фокальной плоскости. Оптическая диафрагма (называемая также эффективной ) отличается от реальной диафрагмы объектива тем, что она зависит от диаметра группы световых лучей, проходящих через объектив, а не от фактического диаметра объектива. Когда параллельный пучок лучей попадает в объектив и группа этих лучей проходит через окно диафрагмы, диаметр этой группы лучей света в момент попадания на поверхность передней линзы и называется эффективной апертурой объектива.

"Дырка" / диафрагма/ апертура

Окно, регулирующее диаметр группы световых лучей, проходящих через объектив. Во взаимозаменяемых объективах, используемых в однообъективных зеркальных фотоаппаратах , этот механизм обычно построен по принципу ирисовой диафрагмы, состоящей из нескольких лепестков, способных двигаться, чтобы постоянно менять диаметр окна. В обычных объективах однообъективных зеркалок апертура регулируется путем вращения кольца апертуры на тубусе объектива. Однако в современных объективах фотоаппаратов регулирование апертуры обычно осуществляется с помощью электронной регулятора на корпусе аппарата.

Автоматическая диафрагма

Общая система действия диафрагмы, используемая в однообъективных зеркалках. Под ней подразумевается тип механизма диафрагмы, который остается полностью открытым в процессе фокусировки и создания композиции снимка, чтобы обеспечить яркое изображение в видоискателе, но который автоматически закрывается для установки апертуры, необходимой для правильной экспозиции, когда нажимается кнопка затвора, и опять открывается автоматически, когда завершена фотосъемка.

Хотя в обычных объективах используются механические соединения для контроля за действием этой автоматической диафрагмы, в объективах с электронной фокусировкой применяется электронный сигнал для более точного контроля. Вы можете наблюдать эту операцию по мгновенному уменьшению диафрагмы, посмотрев в переднюю час

ть объектива в момент срабатывания затвора.

Расстояние падения

Расстояние от оптической оси параллельного луча, поступающего в объектив.

Входной зрачок/выходной зрачок

Изображение диафрагмы объектива со стороны объекта съемки, т.е. видимая апертура, если смотреть со стороны передней линзы объектива, называется входным зрачком и равнозначна по своему смыслу эффективной апертуре. Видимая апертура, которую можно наблюдать, когда смотришь с задней стороны объектива (изображение в объективе со стороны изображения на диафрагме), называется выходным зрачком.

Из световых лучей, идущих от определенной точки объекта, эффективные лучи, которые фактически образуют изображение, создают конус световых лучей, причем точка объекта является вершиной конуса, а входной зрачок - его основанием.

С другой стороны объектива световые лучи выходят в форме конуса, причем выходной зрачок образует основание конуса, а вершина конуса падает на плоскость изображения. Входной и выходной зрачки имеют такую же форму, как фактическая диафрагма, а их размеры прямо пропорциональны размерам диафрагмы, поэтому даже если система объектива неизвестна, можно графически показать эффективные световые лучи, которые в действительности образуют изображение, если известны положения и размеры входного и выходного зрачков.

Таким образом, без знания входного и выходного зрачков обойтись нельзя, когда рассматриваются такие факторы действия аппарата, как общее количество света, попадающего в объектив, то, каким образом размывается изображение, и аберрации.

Входной и выходной зрачки

Угловая апертура

Угол между точкой предмета на оптической оси и диаметром входного зрачка или угол между изображающей точкой на оптической оси и диаметром выходного зрачка.

ОТБОРТОВАННАЯ ЗАДНЯЯ СТЕНКА И ЗАДНИЙ ФОКУС

Отбортованная задняя стенка

Расстояние между базовой поверхностью оправы объектива и фокальной плоскостью (плоскостью пленки). В системе EOS отбортованная задняя стенка устанавливается на расстоянии 44,00 мм на всех камерах. Отбортованную заднюю стенку также называют рабочим отрезком объектива.

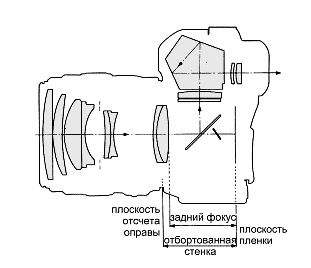

Отбортованная стенка и задний фокус

Задний фокус

Когда объектив сфокусирован на бесконечность, расстояние вдоль оптической оси от высшей точки самой задней линзы до плоскости пленки называется задним фокусом.

В однообъективных зеркальных фотоаппаратах, где используется зеркало быстрого возврата, которое поворачивается вверх в момент съемки, широкоугольный объектив с коротким задним фокусом использовать нельзя, потому что объектив помешает движению зеркала. Из-за этого в широкоугольный объективах для однообъективных зеркалок обычно применяется конструкция ретрофокуса, допускающая длинный задний фокус.
